モトローラＣＰＵ MC68824 のチップを見る

「作る」じゃなくて「壊す」ですが、これを材料にペーパーウエイトを作るつもりなので、材料つくりということで紹介します。

２０００年以前のＩＣで、セラミックパッケージに金色の金属板を持ったＩＣがあります。この金属板の下にはＩＣチップがあり、おおむね１９９０年代以前のＩＣなら、チップ表面の回路を目視することができます。（これ以降になるとパターンルールが微細になり過ぎ肉眼では模様がわからなくなります。またＩＣの実装方法が変わり、パターン表面が見えない形になっています）

今回はモトローラＣＰＵのＭＣ68824が入手できたので、このチップを見てみます。

これまでは、台所のコンロであぶって作業していましたが、加熱範囲が大きすぎで作業がしにくく、ＩＣ端子の変色などを引き起こしていたので専用バーナーを購入して作業しました。

＜使う道具＞
バーナー
ペンチ（ＩＣを挟んで火にかざす）
ピンセット（ＩＣの金属板を加熱して頃合いを見て引きはがすために使用する）

金属板をはずして、チップ表面を見たところ
これまで、80386,80486、PentiumProなどを見てきましたが、80486辺りまでがチップ面積も大きくパターンも見やすいので見ごたえがあります。それ以降になるとチップが極端に小さくなりあまり面白くありません。（この面積の縮小が「ムーアの法則」なんでしょう。

はがす前と後

 以上

ＩＣチップチャームを作る

＜履歴＞
2016/01/05　気泡抜き、ＵＶレジン回り込み不足対応について追記



ＩＣチップを入手できたので、これを使ってチャームを作りました。

＜機材と材料＞

１．ホットプレート

　ＩＣチップはＵＶレジンで封じ込めます。チャームの土台に樹脂を流し込むときに、樹脂自体とチャームを加熱しておき、樹脂の粘度を下げておきます。こうすると樹脂中の気泡の抜けがよくなり、また土台全体への樹脂の流れ込みもよくなります。

樹脂が固まるまではホコリが入るのを防ぐ必要がありまます。ホットプレートにはガラスの蓋がついているので埃よけになりこの点でも都合がよいです。

加熱温度は５０～８０℃程度にします。大体のホットプレートでは１００℃以下の設定温度の表示はないと思います。このため実際に加熱して火加減の具合をつかむ必要があります。

２．金属製食品トレイ

ホットプレートにこのトレイを入れて、このトレイの中でチャームを作ります。こうすると、樹脂の流し込みが終わったら、トレイ毎出して、直射日光の元に移動させることが容易になります。

ＵＶレジンは紫外線で硬化します。ＵＶライトがないので、太陽光に当てて硬化させます。このためにトレイを使います。樹脂製のトレイがありますが、ホットプレートの熱が伝わりにくいので金属製のトレイを使用しました。

３．防毒マスク

ＵＶレジンは刺激臭があります。健康に良いはずはないので防毒マスクをつけて作業します。

大体３０００円くらいでホームセンターで売っています。

４．ＵＶレジン

１００円ショップのSeriaのＵＶレジンを使いました。１本４ｇ入りで、直径１０ｍｍのチャーム土台で４個程度樹脂を注入することができます。
透明、半透明青、半透明赤があります。色つきといっても２，３ｍｍの厚さに盛る場合はそれほど色は濃くなりませんでした。

５.チャーム土台

１００円ショップのSeriaや、ダイソーなどで購入しました。店によって違うデザインのものを扱っているので店巡りをして購入するとよいです。

６．爪楊枝

ＵＶレジンを流し込むと気泡が入ります。この気泡をつぶすために使用します。ただし気泡が小さいと気泡を無くすことが難しくなります。できるだけＵＶレジンを容器から絞り出す時に気泡が入らないようにゆっくりと流し込むようにした方がよいです。

７.チャームに入れるもの

今回は、上で紹介したＩＣチップです。

＜作り方＞

ホットプレートに金属トレイを置き、チャーム土台とＵＶレジンを入れて、５０～８０℃で加熱しておきます。

 加熱している間や、樹脂を流し込んだ後はふたをして埃が入らないようにします。

ホットプレートに入れたものの温度が上がったころを見計らって、ＵＶレジン容器を絞って、チャーム土台に流し込んでいきます。この時できるだけゆっくり入れるようにします。温度が高ければＵＶレジンの粘度が下がるので水あめのように広がっていきます。気泡もある程度の大きさなら自分ではじけていきます。

チャーム全体に広がって、盛り上がるくらいにＵＶレジンを入れていきます。ＵＶレジンの量が少ないと、チャーム全体にいきわたらなかったり、チャームに入れた材料がＵＶレジンをはじいてそこだけＵＶレジンが回らなくなることを防ぎます。

表面張力で、半円形に盛り上げるようにしていきます。あまり盛るとチャーム土台からあふれ出すことになりますが、この加減は実際にやってみてコツをつかむ必要があります。

ＵＶレジンを入れ終わったら、ホットプレートの電源を落として、太陽光か蛍光灯の光が入るようにしておき、３０分程度そのままにしておきます。そうしてある程度ＵＶレジンが硬化したら、トレイ毎出して引き続き１時間程度、光に当てて硬化させます。

硬化させた後、ＵＶレジンの周りが悪いところがあれば、再度加熱して、ＵＶレジンを全体に回るように流し込んでください。一部分だけ流し込むとそこだけ不自然に盛り上がるので、全体に流し込んだ方がよいです。

＜気泡抜きの方法＞

ＵＶレジンの容器から流し込む場合、どうしても気泡が入り込みます。この対応として、上記で、チャーム土台やＵＶレジンを加熱して、ＵＶレジンの粘度を下げて気泡を抜けやすくします。これはある程度の大きさの気泡に有効で、１ｍｍ以下の気泡では抜け切れません。

気泡を爪楊枝で抜く方法がありますが、この場合は押しつぶすというより、気泡を跳ね上げるようにした方が抜けやすくなります。これは、ゆっくり爪楊枝を差し込むとＵＶレジンが流れて一緒に気泡も逃げるためです。慣性が効く前に気泡を爪楊枝に当てるためにできるだけはやい速度で、爪楊枝を動かした方がよいです。

もう一つの方法が、気泡が入ったところにＵＶレジンの容器の口を当てて吸い取ってしまう方法です。ＵＶレジンを流し込んだ直後で硬化が始まる前ならこの方法が確実です。
硬化が始まると吸い取れませんし、硬化した断片が容器に入ってしまうリスクはあります。

＜ＵＶレジンの流れ込み不足の対応＞

ＵＶレジンは粘度があり、また流し込む先の材質によってＵＶレジンをはじいてしまい、その部分がくぼみになります。ＵＶレジンを流し込んだ直後は光の加減でこうしたくぼみは見にくく、またはじいてくぼみができる場合は、硬化までの間に進行するので、ＵＶレジンを流し込んだ直後に見つけるのは難しいです。

手前の円環の上部分にくぼみができている。

ＵＶレジンの流れ込み不足はこうした外周部分で発生易い

それでも、流し込んだ直後に全体を回転させて、流し込んだ外周と全体を見渡してくぼみがないかを光の当て方を変えながら確認することで見つけることができます。

硬化した後で、こうした不完全部分を見つけた場合は、再度ＵＶレジンを流し込みます。この時、くぼみ部分だけに流し込むとその部分だけ盛り上がり全体のバランスが悪くなります。ですので、くぼみを含めて全体にＵＶレジンを流し込むようにしてください。ＵＶレジンの粘度は高いので、ある程度盛り上げて流し込んでも垂れ流れることはありません。（程度はありますので、その点は注意しながらＵＶレジンを流し込んでください。






以下完成写真をあげておきます。

以上

ベランダにトンネル温室を作る

コンクリ床にトンネル温室を作ります。普通は土に支柱を差し込み、ビニールをかけますが、コンクリでは無理なので、２×４材で土台を作りました。

木材加工を楽にするため、長手方向は、購入した２×４材をそのまま使い、奥行方向は１本を３等分する形で設計しています。

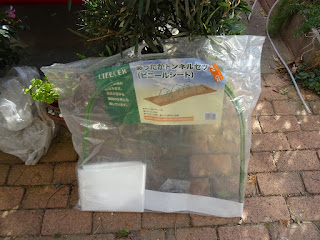

トンネル温室部分はホームセンターにキットとして売っていたものを使いました。支柱が３本あるタイプです。このキットに合わせて、上の土台部分の設計をしました。

土台部分を組み付けているところ。
ビスは３段の木材を一度に固定する長さがないため、１-２段、２-３段で固定していきました。

３段目のビス打ち位置。

２段目のビス打ち位置は、３段目の位置と重ならないように配慮します。

支柱穴は２，３段目を貫通させます。支柱の径に合わせ、今回はφ１０mmで穴明けしました。

土台に支柱を設置したところ。

支柱を立てたところ。

ビニールをかぶせたところ。

支柱間のビニールの裾部分が空いて空気が抜けるので、木材に鉄板（２×４材の固定金具）を固定して、磁石でビニールを挟んでおきました。

以上

microSIMアダプタを作る

「デジモノステーション２０１６年１月号」にso-netの0ＳＩＭが付録についていたので使用してみました。SIMはnanoSIMで、手持ちの端末はmicroSIM用だったので、nanoSIMをmicorSIMに変換するアダプタを作りました。

まずSIMのサイズの関係を確認します。こちらに各SIMサイズの関係があります。これを元にnanoSIMとmicroSIMの寸法関係を割り出します。

microSIMの寸法に関しては、使用済みになったSIMがあったのでこれの外形を利用します。microSIMに両面テープを張り、nanoSIMについていた台紙に貼り付けます。
(サンプルにするmicroSIMがない場合は、上記の外形寸法で寸法とりをします）

台紙に貼り付けるときに、SIMの切欠きとは反対側の面が、SIM台紙の端面に来るように定規で当てながら貼り付けます。

また貼り付ける場所は、台紙に印刷している部分（今回の場合はピンク色のところ）にします。これは、外形のけがき線を見易くするためです。

カッターナイフでmicroSIMの外形をけがきます。台紙の厚みの半分くらいまで切り込みます。
（ここで台紙から切り離すとnanoSIMの形状をけがくことができなくなります）

microSIMの外形けがきが終わったらmicroSIMをはがします。

次に、nanoSIMの形状をけがきます。この時水平直角をできるだけ正確に出すために金属製の定規を２本使って作業するとよいです。

nanoSIMのけがきが終わったら、切り出します。

 切り出したら、nanoSIMをはめ込んでみて、当たる部分をやすりで削ります。

nanoSIMがうまくはまるようになったら、テープでnanoSIMとアダプタを貼り付けます。
この貼り付けは仮押さえのような物なので、iphoneのようなスロットイン型のSIM挿入形式のものでは、端末の中で詰まる可能性があるので使用しない方が無難です。

今回使用した端末は、SIMの固定金具が蓋式になっています。この形式ならアダプタとSIMが外れても問題ありません。

以上
